สารบัญ

1.คำจำกัดความและภาพรวม
2.วัตถุประสงค์และความสำคัญของการทดสอบ
3.ประเภททั่วไปของสารปนเปื้อนที่ตรวจพบ
4. วิธีการทดสอบหลัก
4.1 วิธีกราวิเมตริก (การวิเคราะห์การชั่งน้ำหนัก)
4.2 การวิเคราะห์ด้วยกล้องจุลทรรศน์
4.3 การวิเคราะห์ทางเคมี
5.มาตรฐานอุตสาหกรรมหลัก
6.สาขาการสมัครที่สำคัญ
7.ขั้นตอนการทดสอบมาตรฐาน
8.บทสรุป

1. คำจำกัดความและภาพรวม

การทดสอบความสะอาดหมายถึงกระบวนการทางเทคนิคในการตรวจจับ การหาปริมาณ และการวิเคราะห์สิ่งปนเปื้อนที่ตกค้าง (อนุภาคของแข็ง คราบน้ำมัน เส้นใย กากไอออนิก ฯลฯ) บนพื้นผิวของส่วนประกอบและผลิตภัณฑ์ทางอุตสาหกรรม วัตถุประสงค์หลักคือเพื่อให้แน่ใจว่าความสะอาดพื้นผิวของผลิตภัณฑ์เป็นไปตามข้อกำหนดทางอุตสาหกรรมและข้อกำหนดทางเทคนิคของลูกค้า

2. วัตถุประสงค์และความสำคัญของการทดสอบ

· การควบคุมคุณภาพ:ตรวจสอบประสิทธิภาพที่แท้จริงของกระบวนการทำความสะอาด เช่น การทำความสะอาดอัลตราโซนิกและการทำความสะอาดแบบสเปรย์ เพื่อจัดการคุณภาพการผลิต

· การป้องกันความเสี่ยงจากความล้มเหลว:หลีกเลี่ยงการทำงานผิดพลาดได้อย่างมีประสิทธิภาพ รวมถึงการอุดตันของวงจรน้ำมัน การสึกหรอของแบริ่ง และการลัดวงจรของส่วนประกอบ และยืดอายุการใช้งานของผลิตภัณฑ์

· ความสอดคล้องตามข้อกำหนด:เป็นไปตามมาตรฐานอุตสาหกรรมเฉพาะและข้อกำหนดทางเทคนิคที่ปรับแต่งโดยเฉพาะจากลูกค้าในอุตสาหกรรมยานยนต์ การบินและอวกาศ การแพทย์ และภาคส่วนอื่นๆ

· การเพิ่มประสิทธิภาพกระบวนการ:ติดตามแหล่งที่มาของการปนเปื้อน เพิ่มประสิทธิภาพการผลิต การประมวลผล และกระบวนการทำความสะอาดในลักษณะเป้าหมาย และลดอัตราข้อบกพร่อง

3. ประเภททั่วไปของสารปนเปื้อนที่ตรวจพบ

· สารปนเปื้อนที่เป็นอนุภาคของแข็ง:เศษโลหะ ฝุ่น เส้นใย เศษจากการเจียร กรวด และสิ่งสกปรกอื่นๆ

· สารตกค้างของฟิล์ม:ฟิล์มอินทรีย์ เช่น น้ำมันแปรรูป น้ำมันหล่อลื่น พาราฟิน และสารตกค้างจากสารทำความสะอาด

· สารปนเปื้อนไอออนิก:เกลือ สารตกค้างของฟลักซ์ ฯลฯ สิ่งเหล่านี้ส่งผลกระทบอย่างรุนแรงต่อความน่าเชื่อถือของผลิตภัณฑ์อิเล็กทรอนิกส์ และทำหน้าที่เป็นรายการทดสอบที่สำคัญในอุตสาหกรรมอิเล็กทรอนิกส์

4. วิธีการทดสอบหลัก

4.1 วิธีกราวิเมตริก (การวิเคราะห์การชั่งน้ำหนัก)

เป็นวิธีการทดสอบเชิงปริมาณที่เป็นพื้นฐานและเป็นสากลที่สุด สารปนเปื้อนบนพื้นผิวส่วนประกอบจะถูกรวบรวมโดยการฉีดพ่น การสกัดด้วยอัลตราโซนิก และวิธีการอื่นๆ สารสกัดจะถูกกรองผ่านเมมเบรนที่มีรูพรุนขนาดเล็กที่ชั่งน้ำหนักไว้ล่วงหน้า เมมเบรนจะถูกทำให้แห้งและชั่งน้ำหนักอีกครั้ง จากนั้นจึงคำนวณมวลรวมของสารปนเปื้อนต่อหน่วยพื้นที่ (หน่วยทั่วไป: มก./1000ซม.²)

4.2 การวิเคราะห์ด้วยกล้องจุลทรรศน์

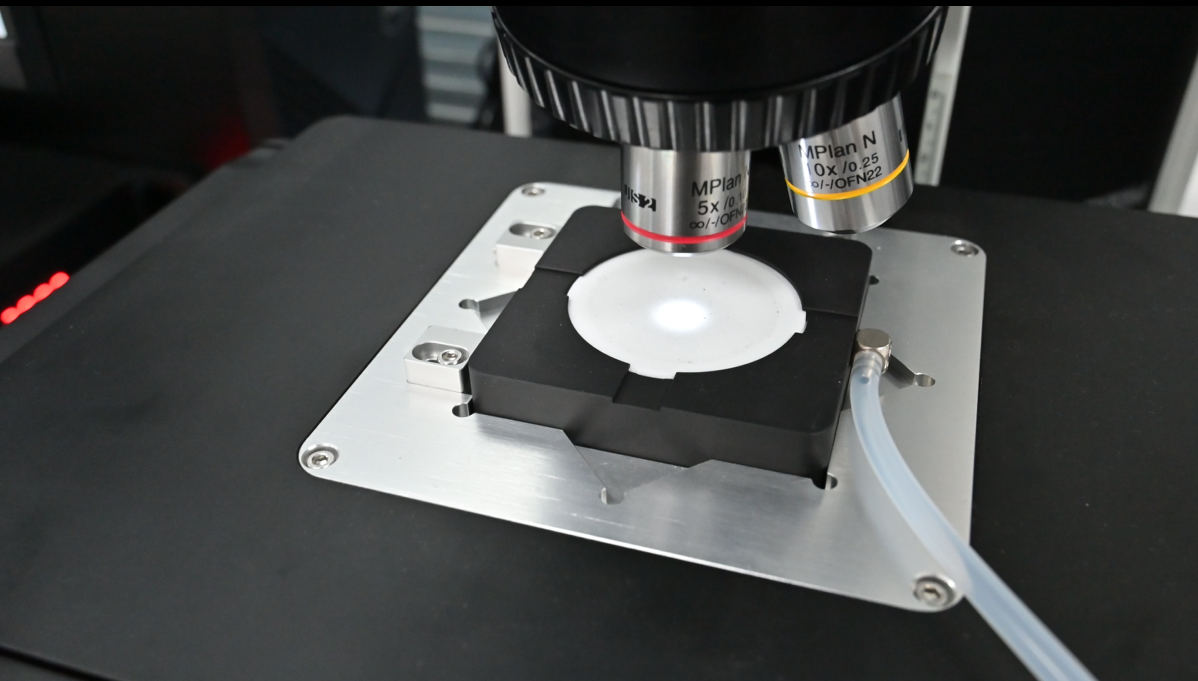

· กล้องจุลทรรศน์แบบใช้แสง:นับอนุภาคบนเมมเบรนตัวกรอง วิเคราะห์การกระจายขนาดอนุภาค และกรองอนุภาคที่เป็นอันตรายขนาดใหญ่เกินไป (เช่น อนุภาค ≥50μm)

· SEM-EDS (กล้องจุลทรรศน์อิเล็กตรอนแบบสแกนพร้อมสเปกโทรสโกปีแบบกระจายพลังงาน):สร้างภาพที่มีกำลังขยายสูงเป็นพิเศษเพื่อวิเคราะห์องค์ประกอบองค์ประกอบของอนุภาคได้อย่างแม่นยำ แยกความแตกต่างระหว่างสิ่งเจือปนที่เป็นโลหะและอโลหะ และระบุแหล่งที่มาของมลภาวะ

4.3 การวิเคราะห์ทางเคมี

·การทดสอบ TOC (คาร์บอนอินทรีย์ทั้งหมด):วัดปริมาณสารปนเปื้อนอินทรีย์ เช่น น้ำมันตกค้างและสารทำความสะอาดได้อย่างแม่นยำ

· FTIR (สเปกโทรสโกปีอินฟราเรดการแปลงฟูเรียร์):ระบุองค์ประกอบของฟิล์มอินทรีย์ตกค้าง รวมถึงจาระบีและโพลีเมอร์โมเลกุลขนาดใหญ่

·ไอออนโครมาโตกราฟี:ตรวจจับไอออนที่เป็นอันตรายที่ตกค้าง เช่น คลอไรด์ไอออนและอนุมูลซัลเฟต ซึ่งใช้กันอย่างแพร่หลายในการทดสอบอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำและส่วนประกอบระดับไฮเอนด์

5. มาตรฐานอุตสาหกรรมหลัก

· อุตสาหกรรมยานยนต์:ISO 16232, VDA 19.1 (มาตรฐานหลักทั่วไป)

· อุตสาหกรรมการบินและอวกาศ:AS9100, GB/T 39095

· อุตสาหกรรมการแพทย์:ISO 13408-2

· มาตรฐานแห่งชาติของจีน:GB/T 41481-2022 (เหมือนกับ ISO 16232)

6. สาขาการสมัครที่สำคัญ

เทคโนโลยีนี้ใช้กันอย่างแพร่หลายในการผลิตที่มีความแม่นยำและมีข้อกำหนดด้านความสะอาดที่เข้มงวด ครอบคลุมถึง: ชิ้นส่วนเครื่องยนต์ยานยนต์ หัวฉีดน้ำมันเชื้อเพลิง และส่วนประกอบเบรก วาล์วไฮดรอลิกสำหรับการบินและอวกาศ แบริ่ง และชิ้นส่วนระบบเชื้อเพลิง ผลิตภัณฑ์อิเล็กทรอนิกส์ เช่น บอร์ด PCB คอนเนคเตอร์และเซ็นเซอร์ที่มีความแม่นยำ อุปกรณ์ปลูกฝังทางการแพทย์และเครื่องมือผ่าตัด ส่วนประกอบหลักของแบตเตอรี่และมอเตอร์พลังงานใหม่

7. ขั้นตอนการทดสอบมาตรฐาน

· การสกัดสารปนเปื้อน:รวบรวมสิ่งปนเปื้อนที่ตกค้างทั้งหมดบนพื้นผิวส่วนประกอบโดยการพ่นของเหลว การสั่นด้วยคลื่นอัลตราโซนิก และวิธีการอื่นๆ

· การกรองและการเพิ่มคุณค่า:กรองสารสกัดด้วยเยื่อพรุนขนาดเล็กเพื่อสกัดกั้นสิ่งเจือปนที่เป็นของแข็งและสารตกค้างทั้งหมด

· การทดสอบและการวิเคราะห์แยกรายการ:ทดสอบมวลรวมของสารปนเปื้อนด้วยวิธีกราวิเมตริก นับปริมาณอนุภาคและวัดขนาดอนุภาคด้วยกล้องจุลทรรศน์ วิเคราะห์องค์ประกอบสารปนเปื้อนด้วย SEM-EDS, FTIR และอุปกรณ์อื่นๆ

· การประเมินผลและการออกรายงาน:เปรียบเทียบข้อมูลการทดสอบกับมาตรฐานอุตสาหกรรมและข้อจำกัดทางเทคนิคเพื่อตัดสินคุณสมบัติความสะอาดของผลิตภัณฑ์ และออกรายงานการทดสอบอย่างเป็นทางการ

8. บทสรุป

ในฐานะมาตรการควบคุมคุณภาพหลักในอุตสาหกรรมการผลิตที่มีความแม่นยำ การทดสอบความสะอาดจะกำจัดสิ่งเจือปนที่เป็นอันตรายตกค้างบนส่วนประกอบได้อย่างมีประสิทธิภาพ และขจัดความเสี่ยงที่อาจเกิดความล้มเหลวของผลิตภัณฑ์ โดยจะกำหนดความน่าเชื่อถือ ความปลอดภัย และอายุการใช้งานของผลิตภัณฑ์โดยตรง และได้กลายเป็นขั้นตอนการตรวจสอบคุณภาพภาคบังคับสำหรับภาคการผลิตระดับสูง รวมถึงยานยนต์ การบินและอวกาศ การรักษาพยาบาล อุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำ และพลังงานใหม่
